Bubble Point Filtertester für Labor und Qualitätssicherung
Die Bubblepoint - oder Blasendruckprüfungen sind gängige zerstörungsfreie Prüfungen für kleinflächige Membranfilter,über die letztendlich auch die maximale Porenweite des Filtermaterials berechnet werden kann.
Was ist ein Bubblepoint (Blasendruck) eines Membranfilters?
Grobe Erklärung:
Der Bubblepoint ist derjenige Druckwert, bei dem die größten Poren eines benetzten Membranfilters freigepresst werden.
Was soll der Anwender tun, um festzustellen ob der Filter integer ist?
Er muss den Filter mit dem in der Validierung angegebenen Netzmittel benetzen, den Filterausgang über einen dünnen Schlauch unter Wasser bringen und den Eingang langsam unter steigenden Gasdruck setzen (Im Allgemeinen wird dazu Luft verwendet !) Ab einem bestimmten Druckwert erscheinen am Ausgang des Filters Luftblasen.
Diese Druckspitze bei der das passiert, nennt man den "Bubblepoint (Blasendruck)" des Filters. Diese Druckspitze zu finden ist Aufgabe der Bubblepoint-Filterprüfung
Bevor eine Blasenkette erkannt werden kann, muss der angelegte Druck die Adhäsionskräfte der Filterkapilare überwinden. Die Membra-Test Bubblepoint -Tester sind in der Lage diesen maximalen Druckwert zu erfassen, anzuzeigen und zu speichern. Mit den vorhandenen Testgeräten erstreckt sich der Bubblepoint Messbereich von 5-7000 mbar.
Das bedeutet, daß auch großporige Filter-Membranen von 0,2-25µ sicher getestet werden können.
Was ist der Unterschied zwischen Membra-Test Bubblepoint-Geräten und herkömmlichen Bubble Point Messgeräten ?
Der markanteste Unterschied ist, daß die Membra-Test Geräte immer zwei Ergebnisse liefern:
1. Wie hoch ist der Freipressdruck der gößten Filterkapillare (Bubblepoint-Druckwert)?
2. Auf welche Bubblepoint -Auslöseströmung bezieht sich der Bubblepointwert?
Diese beiden Angaben sind erforderlich um Bubblepointwerte klar festzulegen.

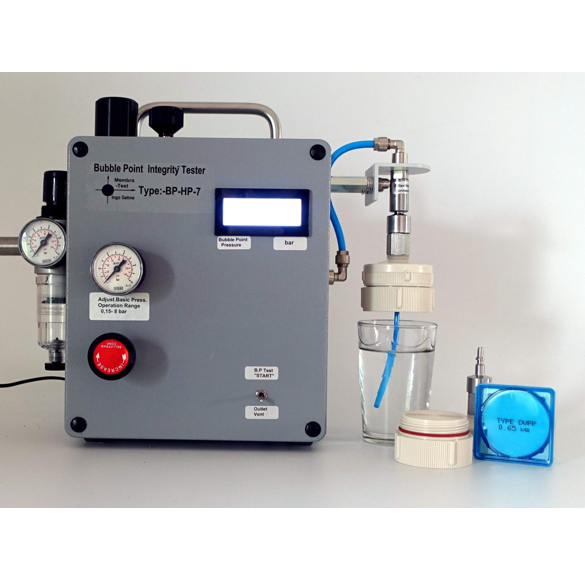

1. BP.-Tester 0,1-7 bar
Bubblepoint-Prüfgerät für Membranfilter, Keramikfilter und engporige Sinterfilter
Das Bubblepoint -Prüfgerät "BP-HP-7“ dient zur Bubblepointprüfung an Membranfiltern.
Das Haupteinsatzfeld ist die schnelle und exakte Überprüfung von Membranfilter-Proben im Rahmen der Qualitätssicherung. Der Bubblepoint Messbereich liegt zwischen 0,1 und 7 bar. Zum Betrieb wird je nach Anwendung eine Pressluftquelle bis max. 10 bar benötigt. Das Gerät wird über ein Niederspannungsnetzteil 12V/1A betrieben.

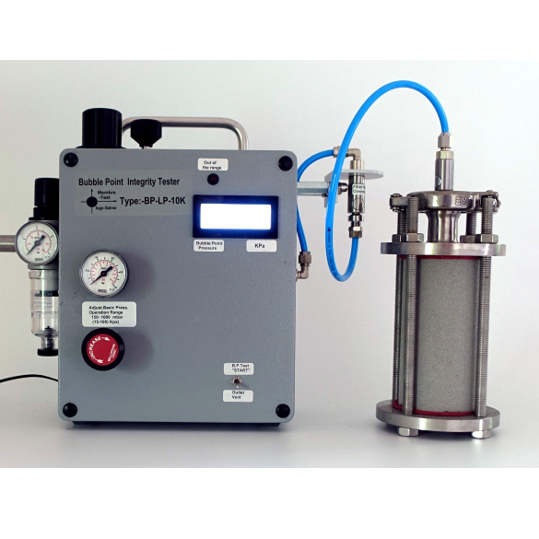

2. BP.-Tester 0,5-10 kpa (5-100 mbar)
Bubblepoint-Prüfgerät zum Einsatz bei großporigen Membran-Sinter-und Drahtgeflechtfiltern, bis 40µ Porenweite.
Das Bubblepoint -Prüfgerät "BP-HP-7“ dient zur Bubblepointprüfung an Membranfiltern.
Das Haupteinsatzfeld ist die schnelle und exakte Überprüfung von Filterproben im Rahmen der Qualitätssicherung. Der Messbereich liegt zwischen 5 und 100mbar
(0,5-100kPa). Zum Betrieb wird je nach Anwendung eine Pressluftquelle bis max. 3 bar benötigt. Das Gerät wird über ein Niederspannungsnetzteil 12V/1A betrieben.
